光纖檢測顯微鏡攝像機，用于檢查光纖端面是否被污染或損壞
PortBright?，內置閃光燈，用于照亮黑暗區域和擁擠的面板
光纖檢測顯微鏡攝像機帶有自動聚焦功能，幾秒內即可形成穩定的影像
大顯示屏查看單模和多模光纖端面
配備 4 個 UPC 端頭（LC、SC，1.25 mm 和 2.50 mm）。提供 APC、悶頭探針。
自動對中實現精密的光纖插針檢查

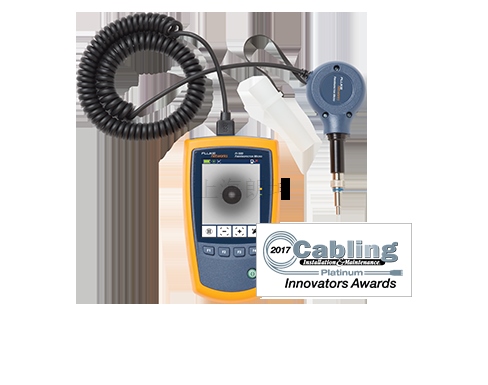

骯臟的光纖端面是單模和多模光纖系統中出現問題的主要原因。FI-500 FiberInspector? Micro 光纖檢測顯微鏡攝像機可以幫您解決與光纖端面檢測相關的問題，特別是在亮度較暗、線纜密度較高的情況下。非常容易使用：只需把線纜插入 FI-500 并按 AF 按鈕。短短幾秒內，即可看到光纖端面的清晰視圖。如果您無法接觸某個位置，或者您只是無法讓圖像靜止，只需按暫停按鈕即可凍結圖像。
PortBright? 照明用于查看黑暗和密集面板中的端口
自動聚焦，短短數秒即可獲得穩定圖像
大顯示屏查看單模和多模光纖端面
配備 4 個 UPC 端頭（LC、SC，1.25 mm 和 2.50 mm）。提供 APC 端頭
自動對中實現精密的光纖插針檢查
現在的高密度光纖接線板使檢測非常困難。難以找到要測試的線纜或端口，特別是大部分數據中心和接線柜的光照條件較差。

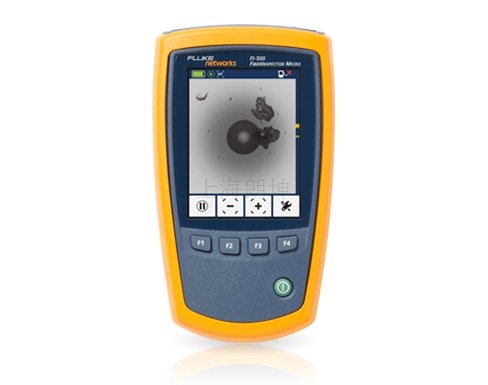

FI-500 可以幫助您簡化檢測過程。內置的 PortBright 手電筒可以幫您找到正確的端口或線纜。小體積探測器適合擁擠空間，并使用按鈕式控制來簡化操作。自動聚焦讓您在幾秒內就能看到清晰的端面圖像，另外使用暫停按鈕可以將圖像凍結在清晰的 320 x 240 顯示屏上，從而進行更詳細的檢查。
FI-500 FiberInspector Micro 填補了手動顯微鏡和全自動檢測顯微鏡之間的空白。FI-500 與手動檢測顯微鏡一樣簡單實用，而且配備能夠減少故障排除和檢測時間的高級功能。
手動光纖檢測顯微鏡使用簡單，但不太適合接線板或光纖密度非常高的情況。閉上一只眼睛僅用另一只眼睛觀察是非常不方便的，或者根本無法實現，特別是在光線較暗的空間。
全自動檢測顯微鏡可以分析并評估光纖連接的清潔度，這對許多應用非常重要，但快速排除基本故障時，通常不需要分析。
光纖面板通常布滿了光纖LC小接頭。如果不使用額外照明，很難看到相關端口。您可使用獨立的手電筒，但這樣就需要拿著更多東西，或者找人幫助拿著手電筒。PortBright 是探頭內置的手電筒，方便您查找端口，然后連接探頭端頭。PortBright 由探頭上的按鈕激活。
該探頭只有 23mm (0.95") 寬、51mm (2") 厚，所以很容易進入狹小的接線板空間，不太容易影響附近的光纖。
所有手動顯微鏡和手動數字探頭都有手動對焦環。這可能需要兩只手，有時候在密集的接線板中難以對焦。FI-500 可以使用探頭或顯示單元上的按鈕自動聚焦。自動聚焦只需要 3-5 秒，特別適合 UPC 端面。
自動對焦也適用于 APC（折角物理接頭），但是如果 APC 端頭沒有與連接器對準，則可能需要旋轉連接器或探頭并重復自動對焦或手動對焦。
暫停圖像后會即時激活自動對中功能。FI-500 會直接將光纖插針定位到屏幕中央并開始自動聚焦。這樣，用戶能夠方便地檢查光纖芯，無需手動操縱光纖。
除檢驗、故障排除和檢測任務之外，另外一個重要的方面就是光纖清潔 。污垢、灰塵和其它污染物均可防礙到通過光纖進行的高速數據傳輸。當今的網絡對帶寬和損耗預算的要求均超過了以往任何時候 。保持所有光纖連接清潔、無污染對于確保網絡應用的成功非常重要。
Fluke Networks 的 Fiber Optic Cleaning Kits 中包含了，輕松高效清除最頑固污染物所需的最佳工具。
FI-525 光纖清潔和檢查工具包包括 FI-500；清潔用品全套裝（清潔塊、十張清潔卡、溶劑筆、2.5 mm 端口清潔棉簽和 1.25 mm 端口清潔棉簽）及軟攜包。
NFC-KIT-BOX
光纖清潔工具包包括：帶棉布的清潔塊、五張帶密封清潔區的清潔卡、溶劑筆和 2.5mm 端口清潔棉簽。
NFC-KIT-CASE
光纖清潔工具包包括：帶棉布的清潔塊、十張帶密封清潔區的清潔卡、溶劑筆和 2.5 mm 端口清潔棉簽，1.25 mm 端口清潔棉簽全部裝在一個硬質便攜包中。
14 端頭可滿足幾乎所有端口或連接器配置的需要。
包含 4 UPC 端頭（SC、LC，1.25 mm 和 2.50 mm）。每種均可單獨訂購，如果您丟失了一個，還可以使用 ST 和 FC 端頭。

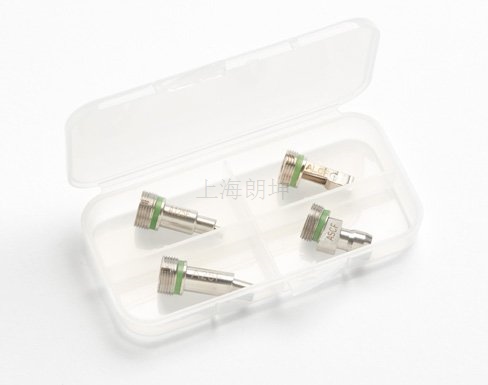

FI-500-TP-APC 是包括四種 APC（折角物理接頭）端頭套件的便攜包 - SC、LC、1.25 mm 和 2.50 mm。另外還有一個 FC APC 端頭。
還有一個 46 mm UPC LC 悶頭延長端頭。
光纖檢查與清潔工具包 (FI-525)
FI-500 FiberInspector Micro 和干/濕清潔用品用于清除使用 FI-500 檢測光纖時發現的污染。工具包包含：FI-500、NFC-KIT-BOX 和 1.25 mm 棉簽。
完整的光纖檢驗工具包 (FTK1475）
完整的光纖檢驗工具包適用于，使用多模和單模光纖來安裝和維護駐地網絡的承包商和網絡技術人員。使用該工具包，可以以 850、1300、1310、 和 1550 nm 檢驗光纖損耗和功率等級、檢測光纖端面，并對電纜故障、連接器問題和極性問題進行定位。工具包包含 FI-500 FiberInspector Micro。
全功能檢查和多模檢驗工具包（FTK1375）
全功能檢測和多模檢驗工具包適用于，安裝和維護多模駐地網絡的承包商和網絡技術人員。使用這些工具包，可以以 850 和 1300 nm 檢驗光纖損耗和功率等級，以及對電纜故障、連接器問題和極性問題進行定位。工具包包含 FI-500 FiberInspector Micro。
型號
型號/名稱 說明

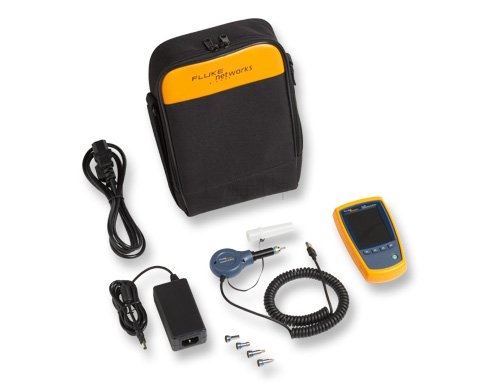

FI-500 SC 悶頭、1.25mm 端面適配器和 2.50mm 端面適配器）、磁性
金牌支持服務 ? 束帶附件、包、可充電電池和通用電源適配器參見照片
FI-525 FiberInspector Micro 和清潔工具包 (NFC-KIT-BOX) 、磁性束帶
金牌支持服務 ? 附件和 1.25 mm 棉簽 參見照片
FTK1375 FI-500 和 SimpliFiber Pro Multimode PMLS 工具包、VisiFault、
金牌支持服務 ? 磁性束帶附件和 2 FindFibers 見照片
FTK1475 FI-500 和 SimpliFiber Pro 多模和單模 PMLS、VisiFault、2
金牌支持服務 ? FindFibers、磁性束帶附件、清潔工具包 (NFC-KIT-BOX) 和 1.25 mm 棉簽 見照片
FI-500TP-APC 4 折角物理接頭端頭套件（LC 悶頭、SC 悶頭、1.25mm 端面適 配器和 2.50mm 端面適配器）見照片
NFC-KIT-BOX 光纖清潔工具包 - 包括帶拭布的清潔塊、五張帶密封清潔區的清潔 卡、溶劑筆和 2.5 mm 端口清潔棉簽。請參見圖片
配件
型號/名稱 說明
FI-500TP-SCF SC 悶頭光纖連接器見照片
FI-500TP-FCF FC 悶頭光纖連接器見照片
FI-500TP-STF ST 悶頭光纖連接器見照片
FI-500TP-LCF LC 悶頭光纖連接器見照片
FI-500TP-U25F 2.5 mm (SC, FC, ST) 光纖端面連接器見照片
FI-500TP-ASCF SC APC 悶頭光纖連接器見照片
FI-500TP-U125F 1.25 mm (LC) 光纖端面連接器見照片
FI-500TP-A25F 2.5 mm APC (SC, FC, ST) 光纖端面連接器見照片
FI-500TP-ALCF LC APC 悶頭光纖連接器見照片
FI-500TP-A125F 1.25 mm APC (LC) 光纖端面連接器見照片
FI-500TP-AFCF FC APC 悶頭光纖連接器見照片
FI-500TP-EXTS 悶頭連接器延長器
MS2-MAG-KIT 磁性束帶附件和備用防護套參見照片
規格
一般規格
溫度范圍，不含電源適配器工作時：0 °C 至 +50 °C
存放：-30 °C 至 +60 °C
溫度范圍，含電源適配器 工作時：0 °C 至 +40 °C
存放：-20 °C 至 + 60 °C
濕度范圍 工作時：0% 至 95% °C（0 °C 至 +50 °C）RH，無凝結
存放：0% 到 95%（35 °C 到 45 °C）RH，無凝結
海拔 工作時：4,000米
存放：12,000米
振動 2 g，5 Hz 至 500 Hz
沖擊1m 跌落試驗
安全 IEC 61010-1 第 3 版； IEC 62133
顯示屏
放大倍率 1x、2x、4x
幀每秒 ≥12
電池類型* 可充電 NiMH電池，2 x 1.2V，2700 mAh
電池壽命* 3 小時，探頭連續工作
6 小時，探頭典型工作情況
充電時間 4 小時，最短
電源適配器 輸入：100 至 240 VAC±10%, 50/60Hz
輸出：6 VDC，最高 3 A，II 級
顯示屏 3.2 英寸 TFT LCD，320 x 240
軟件升級 可以使用 USB 驅動器升級
輸入 USB 2.0，Type A
體積 5.5 英寸 x 3.2 英寸 x 1.5 英寸（140 毫米 x 80 毫米 x 39 毫米）
重量 9.7 盎司 (g)275
*已使用 Gold Peak GH230AAHC 電池測試。
探針
放大倍率 200x。縮放功能有 1x、2x 和 4x 設置
照相機類型 5 百萬像素 1/4 英寸 CMOS 傳感器
視場 610 μm x 460 μm
分辨率 1 μm
光源 LED， >100,000 小時壽命
端面照明 同軸藍光 LED
端口照明 2 白光 LED
電源 通過 USB 接口供電
輸出 通過 USB 2.0 接口輸出視頻
體積 4.6 in x 2 in x 0.95 in (117 mm x 51 mm x 23 mm) （具體長度取決于 適配器端）
重量 125 g (4.4 oz)（不含適配器端頭）
